產品概述

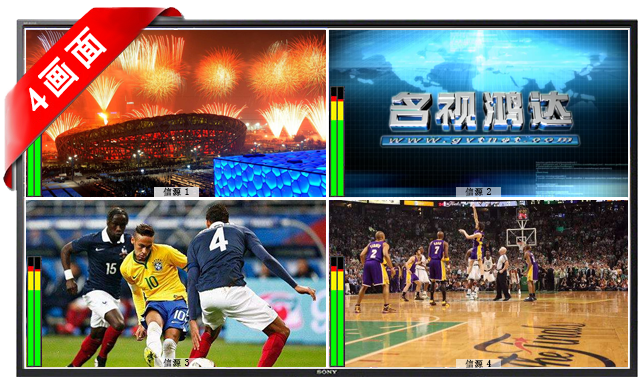

       Gvt-MVS-V4四畫面分割器是一款可以在一個顯示屏上實現4路完全獨立的SDI視頻源監看的多畫面分割器。Gvt-MVS-V4四畫面分割器支持4路SDI輸入,4路SDI環路輸出， 兩路SDI多畫面輸出，1路HDMI多畫面輸出，可通過面板按鍵對設備進行配置， 支持單畫面全屏、畫中畫、畫外畫 四畫面分割等功能。

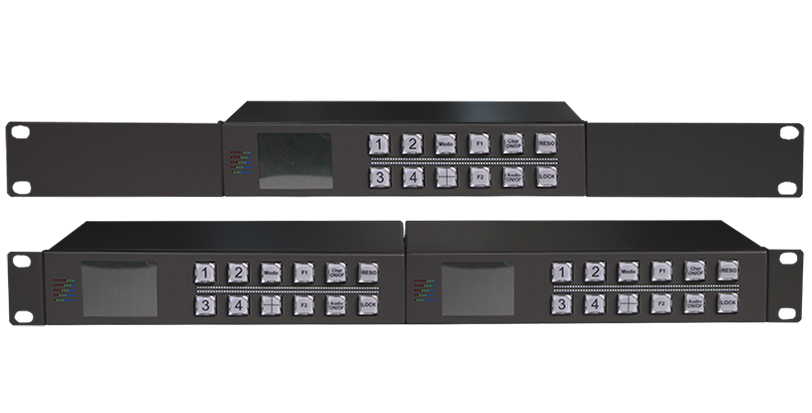

        Gvt-MVS-V4四畫面分割器自帶的音頻（VU）表和字符顯示功能可通過以太網或RS232遠程控制軟件設置開啟與關閉。Gvt-MVS-V4四畫面分割器采用半1U機身設計，即可單臺設備上機架，也可兩臺設備組裝為標準1U上機架。

產品特點

技術參數

4路10bit SD-SDI、HD-SDI和3G-SDI。

4路環通，2路SDI，1路HDMI

SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 310M、SMPTE 425M-B。

270Mb、1.5G、3G

2路10bit HD-SDI、10bit 3G-SDI。

1路HDMI type A接口。輸出支持顯示器EDID。

所有SDI輸出口都具備時鐘恢復，標清、高清或3-SDI視頻自動切換。

自動檢測SD、HD或3G-SDI。

480i59.94 NTSC、 576i50 PAL

720p50、720p59.94、720p601080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p601080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30
1080i50、1080i59.94、1080i60

每個分割畫面均配備VU標準音頻表。

4:2:2和4:4:4。

電視標準采樣率48kHz和24bit。

10bit 4:2:2和4:4:4。

每路輸入可自動選擇SD-SDI、HD-SDI和3G-SDI，因此每路輸入可分別使用不同電視格式。

依照SMPTE 352M的視頻有效載荷識別輔助數據。
