產品概述

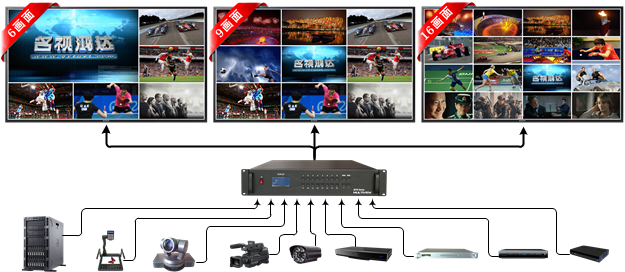

MVX高清多畫面分割器是專業化的圖形處理設備，可將多路包括DVI/VGA(YPbPr)、HDMI/CVBS、3G-SDI等多種圖像信號合成一路高清信號輸出，輸出信號也可是DVI/VGA(YPbPr)、HDMI/ 3G-SDI等格式。MVX高清多畫面分割器可按用戶要求對視頻信號進行視窗大小、顯示位置、圖像比例等方面的調整和變換，最終輸出統一格式的圖像信號。
MVX高清多畫面分割器是具有高性能指標的模擬/數字視頻信號處理產品，該系列產品是為高標準的PC和CAD工作站顯示信號的選擇設計的。它采用1U或2U標準金屬機箱，輸入和輸出采用插卡方式，可以根據實際應用任意選擇輸入和輸出信號類型卡。非常適合于新建或現有的銀行、交通、航空、碼頭、電力、安防、人防等指揮調度系統、大屏幕拼接系統、多媒體會(huì )議室、控制中心、LED大屏幕顯示系統等。
產品特點
插卡結構，一卡4路輸入，1U機箱可插2塊輸入，2U機箱可插4路輸入；
輸入信號源支持CVBS，HDMI(DVI)，VGA(YPbPr)，SDI，可以混合輸入；
內部圖像處理全程10-bit處理，色彩還原真實；
VGA(YPbPr)輸入ADC最高采樣頻率205Mhz，支持到UXGA@75Hz/WUXGA60Hz，支持Composite-Sync和Sync-on-Green(SOG)，最高分辨率到1920x1200@60Hz；
HDMI(DVI)輸入兼容HDMI1.4，支持HDCP1.2，Deep color:12-bit YCC4：4：4，XVYCC支持基于IEC61966-2-4彩色標準；
SDI輸入支持3G/HD/SD-SDI，速率143Mbps～2.97Gbps，兼容SMPTE 259M、292M、424M、ITU R BT.601、ITU R BT.1120 串行視頻標準；
支持本機按鍵和紅處遙控器快速操作；
帶RS232和以太網接口，支持電腦軟件控制；
支持斷電現場保護；
技術參數

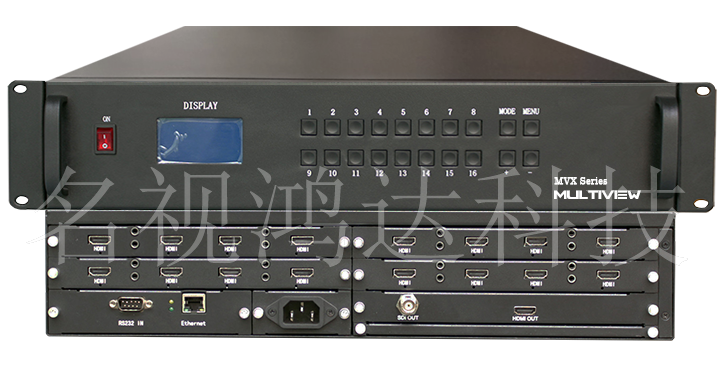

HDMI輸入卡
輸入兼容HDMI1.4a
HDMI輸入采用HDMI-A型接口。
HDMI輸入支持HDMI1.4標準，支持最高1920×1200@60Hz；
可重新配置HDMI輸入口的EDID數據
支持有信號輸入指示。

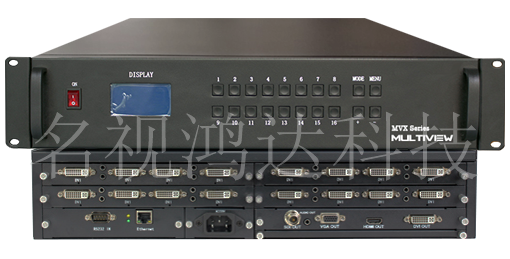

DVI輸入卡
DVI輸入支持自適應電纜均衡調節，輸入電纜長度可達30米
輸入分辯率自適應，支持最高1920×1200@60Hz；
輸入兼容DVI1.0，支持HDCP1.2 ;
支持DeepColor 30/36bit；
輸入時鐘范圍25~225MHz；
支持有信號輸入指示。

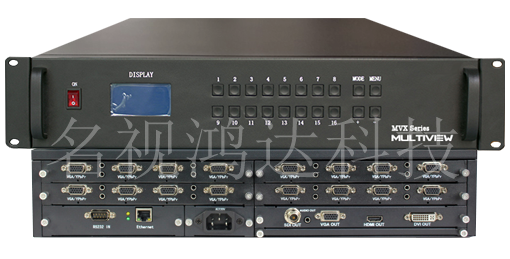

VGA輸入卡
VGA輸入最高分辨率為1920×1200@60Hz
接口采用DB-15標準接口。
VGA支持RGBHV格式信號輸入。
VGA輸入最高信號帶寬為205M。
可重新配置輸入口的EDID數據
支持有信號輸入指示。

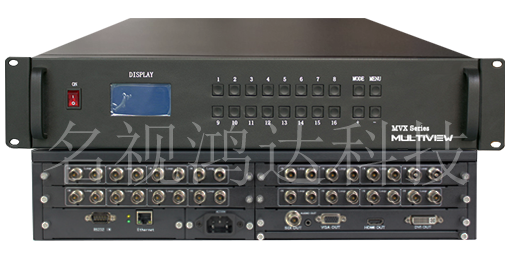

3G-SDI輸入卡
輸入兼容SD、HD、3G-SDI輸入， SMPTE 259M、292M、424M自適應
3G-SDI輸入采用BNC接口。
3G-SDI輸入帶時鐘恢復功能，最高輸入分辨率為1920×1080@60Hz
3G-SDI輸入支持支持輸入環通輸出
3G-SDI輸入最高信號帶寬為2.97G
支持有信號輸入指示。
YPbPr輸入卡
兼容YPrPb輸入，DB15接口。
可通過軟件重新配置DP輸入口的EDID數據。
YPbPr輸入最高分辨率為1920×1200@60Hz
YPbPr輸入最高信號帶寬為205M。
輸入阻抗75Ω；
模擬輸入電壓0.7V，HV輸入電壓5V TTL
支持有信號輸入指示。
