產品概述

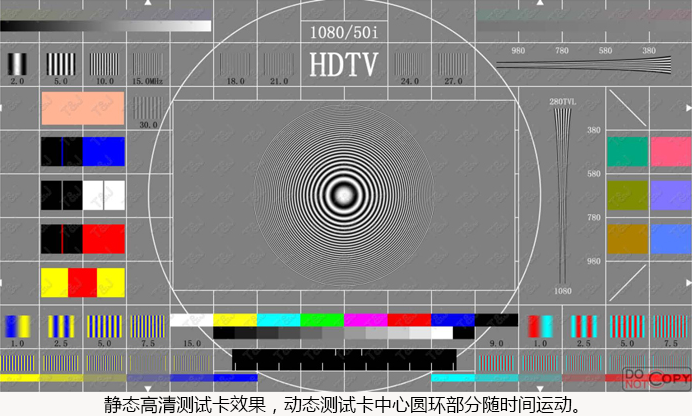

Gvt-S-HD1000高標清信號發生器兼容高清HD SDI信號、標清SD SDI信號測試信號輸出。Gvt-S-HD1000高標清信號發生器能夠輸出標準測試圓卡、彩條、灰度、多波群等多種標準圖形，并且支持用戶自定義上傳2幅圖片及自定義的音頻文件。Gvt-S-HD1000高標清信號發生器基于嵌入式系統設計，配置高容量板載幀存，采用10bit量化處理，應用全硬件實時流水線視音頻處理技術，不依賴計算機平臺，上電可以獨立運行。Gvt-S-HD1000高標清信號發生器支持外部視頻穩定鎖相功能，同步輸入信號源可選擇模擬視頻、高清三同步和HD/SD-SDI信號同步，同步格式自動兼容標清和高清。Gvt-S-HD1000高標清信號發生器可以廣泛適用于電視臺，電視轉播臺，微波站，衛星地面站，電視設備監管檢測機構等單位。
產品特點
支持576I、1080I50、等視頻格式，兼容標準SMPTE-259M和SMPTE-292M；
支持8組圖標，測試圓卡、彩條、灰度、多波群等多種測試圖輸出；
支持用戶自定義圖片上傳功能及自定義音頻文件上傳；
支持一鍵圖標切換功能；
支持在線更改圖標，不影響正常播出功能；
支持壓縮格式TGA、非壓縮格式TGA；
采用100M網絡(luò )控制及傳輸圖標文件快捷方便無需轉碼；
支持網絡(luò )或LTC校時；
支持HD-SDI/SD-SDI視頻信號輸出選項；
支持外部視頻穩定鎖相功能，同步輸入源支持模擬視頻、高清三同步或HD/SD-SDI信號同步方式，同步格式自動兼容標清和高清；
支持1K Hz音頻輸出；
雙備份電源；
技術參數
數字視頻輸入：
信號標準：SMPTE 259M SD-SDI 和SMPTE 292M HD-SDI
量化：10bit
接口形式：BNCx1
阻抗：75Ω
反射損耗：SD>18dB @ 270MHz HD>15dB @ 1.485GHz
電纜均衡：SD ＜ 300m、HD<160m（Belden 1694A 電纜或等效電纜）
數字視頻輸出：
信號標準：SMPTE 259M SD-SDI 和SMPTE 292M HD-SDI
量化：10bit
接口形式：輸出BNCx2，環出BNCx1
阻抗：75Ω
幅度：800mVp-p±10%
反射損耗：SD>18dB @ 270MHz HD>15dB @ 1.485GHz
上升/下降時間：SD<800PS(20%~80% 幅度) HD<135PS(20%~80% 幅度)
抖動：＜0.2UI
過沖：＜10% 的幅度
