方案概述

       數字有線電視分前端，一般都是上級數字有線網絡(luò )傳送下來的數字加密流信號。加密流信號是無法直接插播字幕的，要想在數字分前端插播字幕的話，首先要使用大卡機將加密流信號解密為清流ASI信號，ASI清流信號通過TS流字幕插播器疊加字幕后再給QAM調制器?？墒沁@種方法會(huì )使插播字幕的頻點為開放頻道，有線用戶在不交費的情況下也可以收看。解決的辦法是在QAM調制器前串接一臺ASI切換器，大卡機有2路輸出，可以設置成1路清流，一路為原始加密流，清流經過插播器，加密流直接給ASI切換器。這樣在插字幕時為不加密狀態，不插字幕是還原為加密狀態。這樣有線用戶不交費的情況下也無法正常收看。

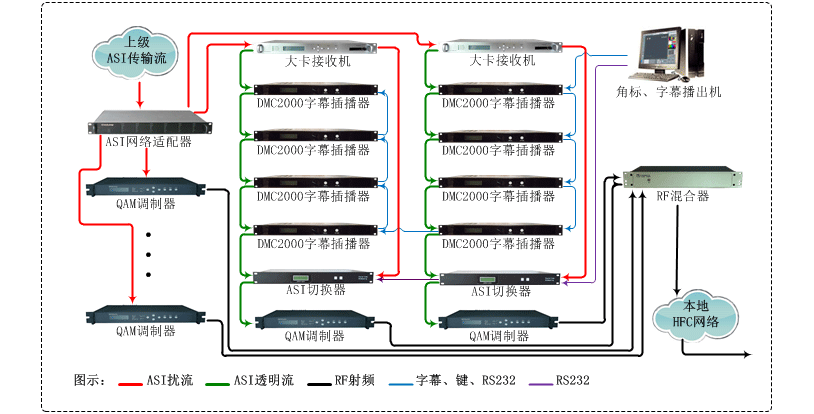

拓撲圖

       在2個加密數據包中實現各4個頻道的字幕插播（數據包有幾套節目都可實現字幕插播）

方案說明
