方案概述
一直以來，有線電視多路字幕插播系統和廣告截播系統是中小電視臺最有效的廣告收入來源；可是隨著數字電視的逐漸普及，中小電視臺或廣播電視局的有線電視網絡(luò )被上級有線網絡(luò )公司整合或收并，中小電視臺或廣電局就不再擁有數字有線電視前端機房，使得在數字電視網路插播字幕和廣告截播不再容易實現。
針對以上所說，我公司通過以下方式能夠在沒有數字有線電視前端的網絡(luò )實現在數字電視網絡(luò )截播廣告的需求，方案拓撲圖如下：

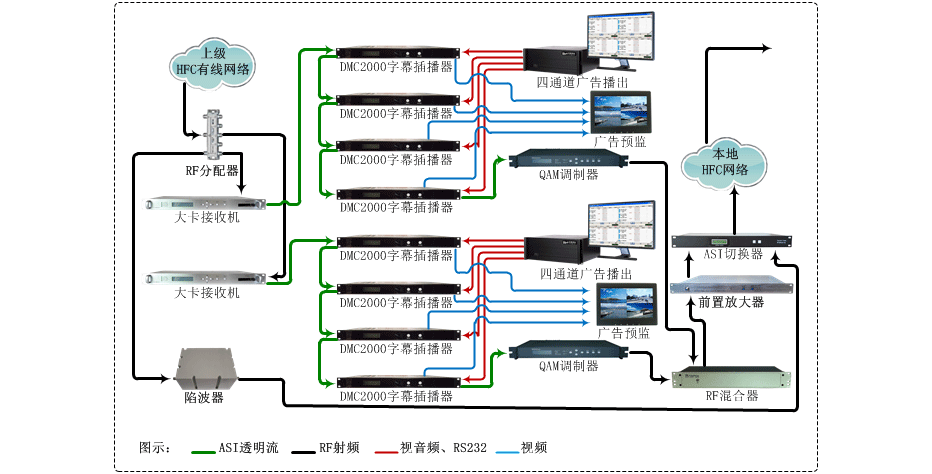

拓撲圖
2個頻點實現8個頻道的字幕插播
方案說明
有線電視分配器：省網下來的射頻信號經過有線電視分配器分配輸出到每個連接設備。
CAM大卡機：將省網下來的射頻信號中需要插播字幕的頻點解調成ASI透明復合流。
TS流廣告截播器：截播器輸入端連接大卡機的透明流輸出，截播器支持透明復合流輸入輸出，每臺截播器支持復合流中的一套節目的字幕插播，若：在一個復合流中多套電視節目截播廣告的話，只需多臺截器串聯即可。截播器支持復合流輸入輸出。
QAM調制器：將經過TS流廣告截播器的ASI透明流信號調制到經過大卡機前的原省網頻點。
陷波器：將干線網內截播廣告的頻點過濾掉與經過廣告截播的頻點經過射頻混合器混合
射頻混合器：將所有頻點信號混合傳送到用戶。
射頻切換器：在截播廣告時該頻點為清流信號，其他頻點為加密信號。非截播廣告時段切換到省網原信號。切換器的切換是受硬盤播出控制的，切換過程自動完成，無需人工干預。
