NetPlay硬盤播出系統采用開了放式的軟硬件平臺和標準的接口協議，系統的擴展能力強，能夠與電視臺制作、媒資管理系統、新聞演播室系統及綜合信息等業務的數據互聯互通。NetPlay硬盤播出系統與以往的單一播出業務流程相比較，可以說是在播出流程上的一次創(chuàng )新、革命性的突破，因為它更加符合電視臺的實際播出流程。NetPlay播出系統設計的理念是：并發操作，異步執行；協同工作，松散耦合。

產品概述

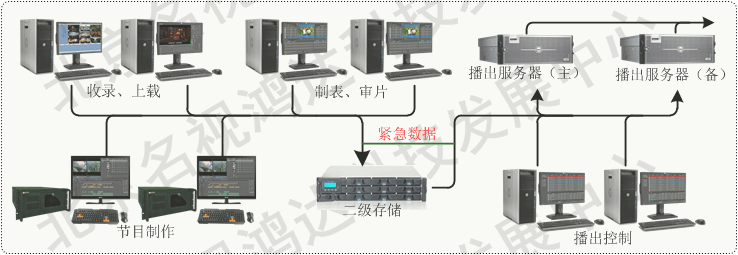

NetPlay硬盤播出系統是建立在以網絡(luò )數據庫為中心的分布式應用系統上。主要包括系統管理、素材上載、素材管理及遷移、自動播出等功能模塊。各個模塊可以通過配置文件或菜單方式，進行系統靈活配置：對所有界面顯示提供用戶選項配置。系統采用播出、上載、存儲相分離的工作模式，為用戶提供多種方式的節目上載，支持本地集中、異地分布、文件轉碼入庫等模式。節目上載的同時，系統提供高性能的節目素材自動質量檢測與技術審看功能?？蓪γ襟w節目信號靜幀、黑場、音頻超標等信號源質量問題提供及時的告警功能，確保錄入節目素材正確無誤。二級存儲為大容量長時間節目保存提供了合理的解決方案。節目上載過程中，提供本地上載緩存，先將上載的數據存放到本地緩存，然后通過網絡(luò )將節目實時上載至二級存儲陣列存儲。還提供直接上載到播出服務器的應急上載方式。

產品構成

1．  視頻服務器

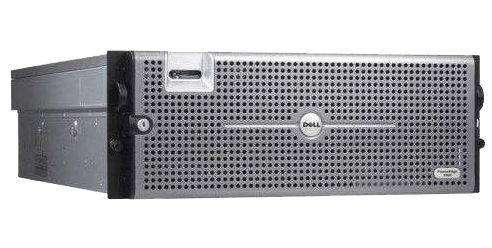

播出系統的核心設備N(xiāo)etPlay是一款多通道流媒體視頻服務器，采用CPU+GPU+多通道I/O的技術，能夠支持6個標清頻道或4個高清頻道的播出（為電視臺增加頻道預留擴充接口）。NetPlay采用了工業級的品牌服務器，服務器兼容SAS/SATA盤。除2個系統盤位外，還有8個工業級SATA素材盤，能完全滿足電視臺的多個頻道24小時全硬盤播出要求，磁盤采用較高安全級別的存儲結構RAID 5結構。2臺視頻服務器采用互為主、備完全鏡像的嵌入式多通道視頻服務器；所有輸出通道均帶嵌入音頻的SDI接口，并帶模擬視音頻監視輸出接口。

為了保證播出安全，在網絡(luò )的播出系統中，各個環節在設計和器件選型上已經保證具備很高的安全性，但是，為了進一步提高播出系統的安全保障措施，在播出服務器這個重要環節都選擇了冗余備份，如主備的播出服務器、主備的切換矩陣、主備的播出控制工作站，備有應急播出服務器、循環墊片播出等等。通過這些重要部位的備份，使得在整個播出系統中不會(huì )因為單一的崩潰點而造成某個頻道無法正常播出的現象發生。

2．  播出數據庫管理服務器

為保證系統數據庫的安全及管理，采用了2臺企業級的品牌數據庫服務器，數據庫采用Microsoft  SQL Server2003。

網絡(luò )管理軟件模塊主要有：用戶管理、權限管理、磁盤管理、素材管理、節目素材庫信息管理、設備管理等，數據管理系統能有效地保證整個系統的安全和高效率。系統具備了對各部門的用戶帳號、工作流程、素材庫分類、設備使用權限等管理功能，充分享受數字網絡(luò )技術給電視臺帶來的新型的管理模式。建立各工作站點的安全機制，共同實現網絡(luò )安全性。根據安全性的考慮原則，系統設定了多級管理權限，根據各部門的工作職能，既做到全臺信息交互流通，安全可靠、互不影響。又能適當的控制各部門的權限。整個網絡(luò )的權限都由系統管理員設定，普通用戶無需關心。網管給你多大的權限你就能干相關權限內的事情。系統管理軟件（網管）采用Net Manager，實現流暢的工作流程和高效率的管理，提高節目的制作速度和設備使用調度能力，提高操作人員的工作效率。Net Manager的管理功能主要分為以下幾個部份：帳號管理、欄目管理、磁盤管理、設備管理、日志管理和系統監測，所有的權限設置和Windows操作系統的內部權限完全綁定。主、備數據庫之間的數據能及時的進行交換，系統并能長時間的保存各類數據信息，方便查詢。

3．  播出網絡(luò )上載工作站、審片工作站及二級存儲

為保證播出的需要，系統可配置多臺單獨上載工作站（帶SDI接口），而不采用視頻服務器集中上載的方式，這樣做的目的是為了全方位保證播出的安全和視頻服務器以后增加更多的播出通道。

節目上載工作站既支持集中上載又支持分布式上載，部署十分靈活。上載工作站具有多種接口：嵌入式SDI、模擬分量、模擬復合接口；上載時能對音頻進行實時調整。

素材在上載過程中，可根據存儲策略既可直接上傳到主、備視頻服務器也可上傳到二級存儲陣列中；同時，上載站能對上載完畢的素材直接進行精確到幀的掐頭、去尾和增、刪的編輯處理。上載、審片工作站能提供對播出系統中播出節目的內容管理，實現對節目的統一檢索和編單功能。

由于NetPlay視頻服務器支持多種文件播出格式，上載工作站通過入庫軟件，對標準的播出視頻素材能直接采用拷貝的方式上載到視頻服務器和二級存儲。上載工作站支持國內及國際主流的非線性編輯系統打包的視頻媒體文件，并為以后的非編網及IPTV預留了網絡(luò )接口。二級存儲提供后臺和前臺的靈活遷移方式，系統可按照播出節目單內容，設置遷移規則，完成節目自動上傳和回遷歸檔功能。

4．  播出控制、節目編單工作站

系統可采用播控分離的方式，即使播控機出現故障不影響視頻服務器的播出。視頻服務器、字幕伺服器、切換器都能受播出工作站的控制，同時播出工作站也能完成直播節目混合播出以及定時上鍵等功能。

系統提供多種播出方式：人工播出、定時播出、定長播出、定時插播、隨機插播、自動跳轉播出、手動跳轉播出、跟隨播出、順序播出、觸發播出等方式。系統還提供豐富的字幕播出、疊加功能（含三維動畫角標）：電視劇名的自動疊加、廣告倒計時字幕疊加、臺標時標的位置任意疊加或在廣告時段自動消除等功能。

系統編單、審片工作站，放置在總編室機房（節目單編排一般可在聯網的任意一臺工作站上完成，原則上在總編室使用的編單工作站上完成）?？偩幦藛T可以對本電視臺一年或者任意一段時間節目播出定義成模板（相當傳統節目播出的日播表），各部門再根據節目時段來編輯節目單編輯詳表。編單、審片工作具有以下功能：

5．  播出周邊設備

對于外來節目信號，如：央視一套／現場直播／演播室信號／有線電視信號／光傳輸信號／錄像機信號等，根據實際經驗，采用加A/D轉換、加嵌后直接接入數字矩陣的方式，直接調用所需的信號，在操作上簡單可行。在今后貴臺演播室及網絡(luò )數字化改造之后，只須考慮周邊設備的升級問題，而播出服務器已具備了數字接口。

考慮到某些單位可能用到磁帶播出的要求，我們可在播出控制工作站加裝MOXA IP422/232控制模塊，利用RS-422A/232C切換器，集中管理及自動調度周邊各個可受控設備，如16X2數字矩陣、備播錄像機、數字2X1應急切換等等，使整個播出系統的自動化及智能化程度大大增加，同時也提高了系統的安全性。

設計理念

根據國家廣電總局頒布的《電視臺數字化、網絡(luò )化建設的白皮書》的要求及我公司多年來在廣電行業開發的經驗，推出了NetPlay硬盤播出系統（NetPlay是一款多通道流媒體視頻服務器，采用CPU+GPU+多通道I/O的技術）。NetPlay硬盤播出系統眾多功能及后臺服務組件，包括：

軟件功能及后臺服務組件設計更加符合電視臺的實際播出流程，從各個環節確保播出的安全。由于采用了基于SOA 松散耦合的柔性架構、開放、通用的標準規范接口，保證電視臺制作、播出、存儲及綜合信息等業務的數據互聯互通。

作為電視臺的核心系統，節目自動播出系統具有舉足輕重的地位。播出系統正常、高效率的工作，是保證電視臺正常節目播出的關鍵。提供一個全面、完善并且先進可靠的播出系統方案對電視臺長遠的技術發展起著決定性的作用。NetPlay流程設計理念：并發操作，異步執行；協同工作，松散耦合。

同時，根據電視臺大量圖文播出的特點，量身打造了配套的字幕一體化播出解決方案——字幕伺服器（支持獨立及內嵌）。

作為電視臺的核心系統，硬盤播出系統具有舉足輕重的地位。播出系統安全、穩定、高效率的工作，是保證電視臺正常節目播出的關鍵。而隨著計算機視頻技術，通訊技術的飛速發展，電視臺節目自動播出系統的需求也在不斷地擴展，目前的傳統播出技術已不能滿足國內電視臺的要求，提供一個全面、完善并且先進可靠的播出系統方案對電視臺長遠的技術發展起著決定性的作用。

NetPlay視頻服務器能夠滿足將來擴容到多個頻道的需求，到擴容時不用改變現有服務器播出狀態，而只需要增加播出通道就可以方便的實現頻道擴容，并且操作簡單、方便、安全，擴容時不影響原有播出系統的正常播出。

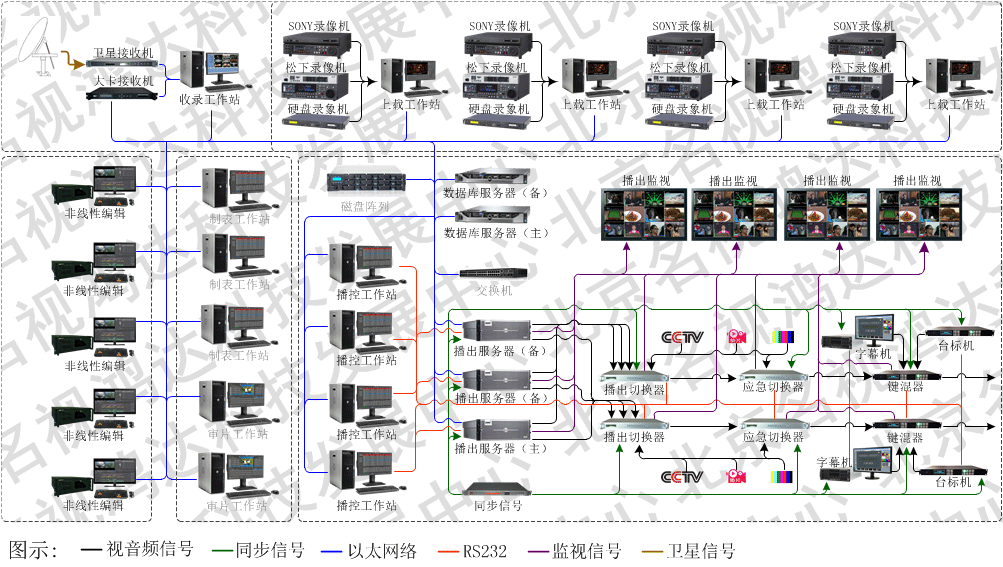

整個播出系統能完成素材上載，節目模板編輯，節目詳單編輯，節目檢測，節目播控，節目遷移及節目播后管理等各個關鍵環節的工作，為用戶提供完整、靈活的工作流程。系統以千兆以太網絡(luò )為依托，采用播控分離的原則，多個頻道可以通過網絡(luò )實現節目單和播出設備的共享；系統采用網絡(luò )化、智能化的計算機管理模式，將節目播出的前期、中期、后期各環節及周邊輔助設備（包括字幕伺服系統）融為一體。

系統能對播出服務器、切換器、矩陣、交換機、網絡(luò )線路等都具完善的監控和故障報警能力，播出外圍設備均采用國內名牌廠家的產品。
